一、表面組裝工藝控制關鍵點據統計，名列PCBA焊接不良前五位的是虛焊、橋連、少錫、移位和多余物，而這些不良現象的產生在很大程度上與焊膏印刷、鋼網設計、焊盤設計以及溫度曲線設置有關，也就是與工藝有關。如果說提升SMT的終極目標是為了獲得優質焊點的話，那么就可以說工藝是SMT的核心。SMT工藝，按照業務劃分，一般可分為工藝設計、工藝試制和工藝控制，如圖1所示，其核心目標是通過合適焊膏量的設計與一致的印刷沉積，減少開焊、橋連、少錫和移位，從而獲得預期的焊點質量。
圖1 工藝控制點在每項業務中，有一組工藝控制點，其中焊盤設計、鋼網設計、焊膏印刷與PCB的支撐，是工藝控制的關鍵點。隨著元器件焊盤以及間隔尺寸的不斷縮小，鋼網開窗的面積比以及鋼網與PCB印刷時的間隙越來越重要。前者關系到焊膏的轉移率，而后者關系到焊膏印刷量的一致性以及印刷的良好率。為了獲得75%以上的焊膏轉移率，根據經驗，一般要求鋼網開窗與側壁的面積比大于等于0.66；要獲得符合設計預期的、穩定的焊膏量，印刷時鋼網與PCB的間隙越小越好。要實現面積比大于等于0.66，不是一件困難的工作，但是要消除鋼網與PCB的間隙就是一件非常難的工作，這是因為鋼網與PCB的間隙與PCB的設計、PCB的翹曲、印刷時PCB的支撐等很多因素有關，有時受制于產品設計和使用的設備是不可控的，而恰恰這是精細間距元器件組裝的關鍵！像0.4mm引腳間距的CSP、多排引腳QFN、LGA、SGA的焊接不良幾乎百分之百與此有關。因此，在先進的專業代工廠，發明了很多非常有效的PCB支撐工裝，用于矯正PCB的翅曲，以保證零間隙印刷。
二、工藝窗口與工藝能力1.工藝窗口工藝窗口通常用來描述工藝參數可用的極限范圍，是“用戶規格范圍（USL-LSL）”概念在SMT工藝領域的專業用語。例如，按照經驗，再流焊接的最低溫度一般要比焊料熔點高11～12℃，當使用Sn63Pb37時，合金的熔點為183℃，其最低的再流焊接溫度為195℃左右。在J-STD-020B中，規定元件的最高溫度為245℃，這樣有鉛工藝可用的工藝窗口為50℃，而不是“245-183”所得的理論上的62℃。這里一定要注意“可用”兩字。2.工藝窗口指數（PWI）工藝窗口指數（Process Window Index，PWI），是衡量用戶確定的工藝極限值范圍內工藝能力適應程度的指標，換句話說，就是使用工藝窗口的最大百分比，用于簡單說明工藝是否滿足技術規范的要求，其值基本上是Cp倒數的百分數。PWI越大，工藝穩定性越差，反之，亦然。PWI=100×Max{（測量值-平均極限值）/最大極限范圍/2}例如，貼片機的工藝窗口指數（見圖2）

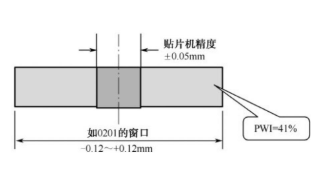

圖2 PWI的概念以再流焊接曲線為例說明，工藝曲線主要控制參數有升溫速率、預熱時間、預熱結束時間、峰值溫度和熔點以上時間，通過測量與計算，取四個參數中PWI最大的值作為溫度曲線的PWI。3.工藝能力指數（Cp）工藝能力指數Cp，臺灣企業稱為制程能力指數。反映了用戶的規格范圍（δ）內有多少個6σ，數值越大，工藝的穩定性越高。Cp=（USL-LSL）/6σ其中，σ標準偏差，反映了數據各點到其平均數距離的平均值，即正態分布“鐘”形圖形的寬窄，越窄說明工藝能力越強；USL為用戶規格上限，LSL為用戶規格下限。一般選取核心工藝指標進行測量。如再流焊接爐，我們可以測量峰值溫度的在不同負載率的情況下的波動。4.工藝能力管理指數（Cp k）工藝能力管理指數 Cpk，反映的是正態分布“鐘”形圖形的居中性，即 Cp k=（USL-μ）/3σ或（μ-LSL）/3σ的最小值。其中μ為用戶規格的中心值。根據賈忠中著SMT核心工藝解析與案例分析改編
