8口USB 3.0獨立帶寬Type-C 界面采集卡
USB 3.0 (又名USB 3.1 Gen 1) 能夠實現高質量視訊、低功耗和低成本，所以目前在3D掃描及機器視覺的應用越來越普及，其應用種類也越來越多，加上圖像傳感器分辨率和幀速率的提高，市場對高速全帶寬的USB3.0數據采集卡需求持續的增加中，就USB采集卡的應用種類可以概分為以下三類，第一類應用是采集卡需要接非常多的USB接口相機，USB接口相機不需要全帶寬，所以需要多個USB接口接口每個接口不需要全帶寬速度的采集卡；第二類應用是采集卡需要接非常多的USB接口相機，USB接口相機需要全帶寬，所以需要多個USB接口接口但每個接口必需要全帶寬速度的采集卡；第三類應用是采集卡要能固定線材避免線材因為機器擺動而脫落，所以需要USB接口接口含鎖固機制的采集卡。
針對這幾種不同的需求，除了IOI映奧先前已推出過4口獨立帶寬的U3X4-PCIE4XE101 / U3X4-PCIE4XE111采集卡外，市面上最多有到8口4個獨立帶寬的USB 3.0采集卡產品，但其產品因擋片尺寸限制無法含有鎖固機制，容易因為機器擺動而造成線材脫落。

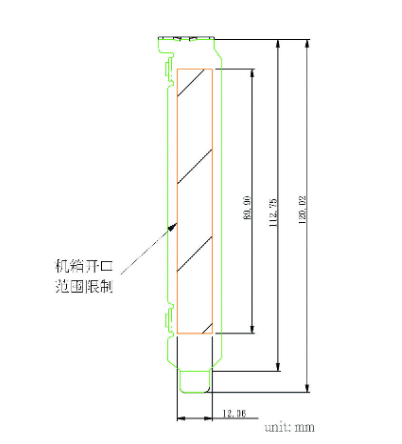

采集卡上的傳輸連接器開口對應于PCI擋片上，而目前PCI擋片受限于計算機機殼開口的尺寸規范，使得能夠布置在采集卡上的傳輸連接器數量受到限制，PCI標準擋片，其可布置的范圍的寛度與高度各僅有12.06mm及89.9mm而已。因此，如何能在PCI擋片有限的尺寸規范內布置多個傳輸連接器，成為采集卡設計的重要課題。
映奧對于這樣的課題不斷的努力，致力于提供客戶更好的解決方案，加上連接器的尺寸也越來越小，傳輸速度越來越快，IOI映奧使用了當前最新的USB Type-C 接口，并利用迭置子板方式改良出更好的8口USB 3.0獨立全帶寬Type-C 接口采集卡，不但能提供8個USB 5Gbps獨立全帶寬接口，又能提供線材鎖固的機制，滿足廣大客戶的需求。
此產品結構設計也獲得實用新型專利CN 204178286U。本實用新型透過USB采集卡主板體以及迭置子板體的方式，使得擋片在有限的空間中，可布置最多的板端連接器，這樣的設計能滿足目前機器視覺及自動化市場中的應用，例如需要使用到多個USB視覺相機及裝置的3D掃描、安全監控、生產檢測、大量拷貝以及生產制造等，這樣的設計可以解決采集卡USB 接口接口不足、帶寬不夠的問題。
產品優勢：
? 多接口的USB采集卡
? 使用主板迭置子板的設計，能提供8個USB Type-C接口接口
? 全帶寬的USB采集卡
? 有8個獨立USB 3.0芯片，能同時提供8臺高速USB3 相機5Gbps全帶寬
? PCI Express x8 Gen 2能提供每個USB接口達 5Gbps帶寬
? 可鎖固線材的USB采集卡
? Type-C 接口附線材鎖固螺絲孔，能固定線材避免線材因為機器擺動而脫落

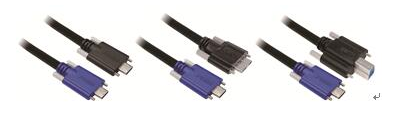

目前市場上常見的Type-C傳輸電纜多為短線(0.5~1M) ，為了因應機器視覺市場長線(3~5m)需求，所以我們也推出一系列USB 3.0 Type-C長距離帶螺絲鎖固的傳輸電纜供客戶選擇。
